GVA-700
|
GVA-700 가스볼륨・에어 컨텍트 측정장치
|
탄산음료수 등의 용량주입 공정의 품질관리에 필요한 가스볼륨/가스압력과 에어 컨텐트 및 산소농도, 병내 압력을 자동으로 측정하는 장치입니다.
|
용도
음료수업계・주조업계
• 청량음료수 등의 용기주입 공정의 관리에 필요한 가스볼륨/가스압력과에어 컨텐트 및 산소농도, 병내 압력을 자동측정 가능.
| 측정항목 |
대상제품 |
| 가스볼륨/가스압력(탄산가스 량) |
탄산음료(PET병, 캔, 병) |
| 에어 컨텐트(공기함유량)※ 산소농도 측정기능 포함(옵션) |
탄산음료(PET병, 캔, 병) |
| 캔내 압력 |
탄산음료/비탄산음료(PET병, 캔, 병) |
아래와 같은 종류에 대해서는 측정이 불가능합니다.
• 코르크 마개를 사용하는 음료용기
• 특수형상의 음료용기
대응규격 알람
관리항목
측정항목 |
가스볼륨
(가스내압력) |
에어 컨텐트 |
가스볼륨+ 에어 컨텐트
(동시측정) |
산소농도옵션
※1 |
캔내 압력 |
음료
업계 |
탄산음료수 |
◎ |
◎ |
◎ |
△ |
◎ |
| 과즙탄산음료수 |
△ |
△ |
△ |
△ |
△ |
| 과즙음료수 |
- |
- |
- |
- |
△ |
| 커피 |
- |
- |
- |
- |
◎ |
주조
업계 |
맥주 |
◎ |
◎ |
◎ |
△ |
◎ |
| 발포주 |
◎ |
◎ |
◎ |
△ |
◎ |
| 제3맥주 |
◎ |
◎ |
◎ |
△ |
◎ |
| 알콜음료 |
◎ |
◎ |
◎ |
△ |
◎ |
| 과실알콜음료 |
△ |
△ |
△ |
△ |
△ |
| 그 외 맥주 |
◎ |
◎ |
◎ |
△ |
◎ |
◎：측정가능 △：시료에 따라 측정가능 -：관리대상 외※1 : 측정기체량이 8mL이상의 경우, 산소농도 측정을 실시
특징
1. 시료용기를 시료대에 세팅하는 것만으로 이후의 뚜껑열기, 스니프트, 연속회전에 의한 교반,시료가스의 흡수통으로 도입과 흡수통의 교반 등의 동작 전부를 자동으로 실행합니다.
2. 시료용기를 연속회전 시켜서 발생하는 기체의 평형압력과 자료온도를 측정하여 CPU에서연산처리, 가스볼륨/가스압력으로 액정화면에 표시합니다.
3. 더욱이 가스 안의 탄소가스를 알카리 수용액에 흡수시켜 흡수 후의 잔량기체량과 산소농도의측정결과에서 에어 컨텐트를 CPU로 연산, 연산결과를 액정화면에 표시합니다.
4. 측정결과에 대해서는 RS232C포트로 프린터를 연결해 인쇄하여 기록하는 작업 및 USB포트로100건의 측정결과를 USB메모리에 저장할 수 있습니다.
GVA-700의 장점은 다음과 같습니다.
1. 전자동 측정으로 측정 값의 개인차가 없다.
2. 힘든 작업이나 알카리 용액 등의 위험이 없어진다.

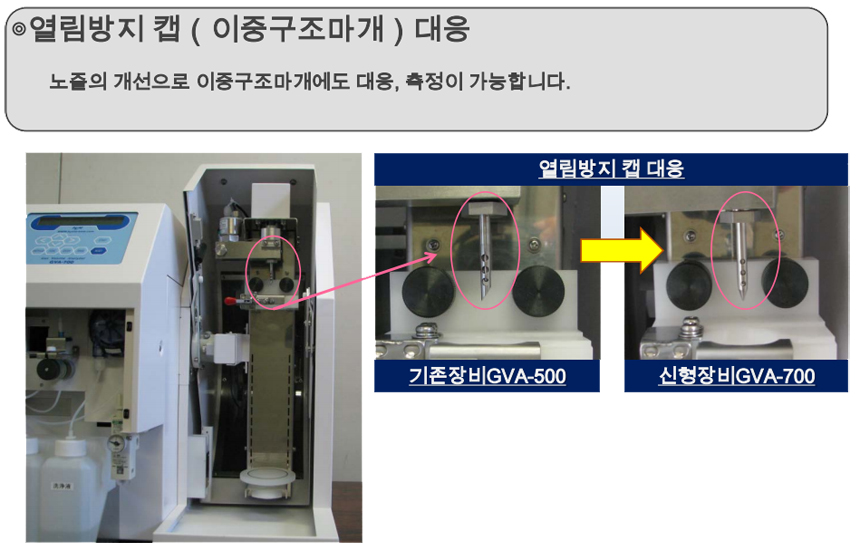

3. 어린이 보호캡(이중구조 뚜껑) 대응

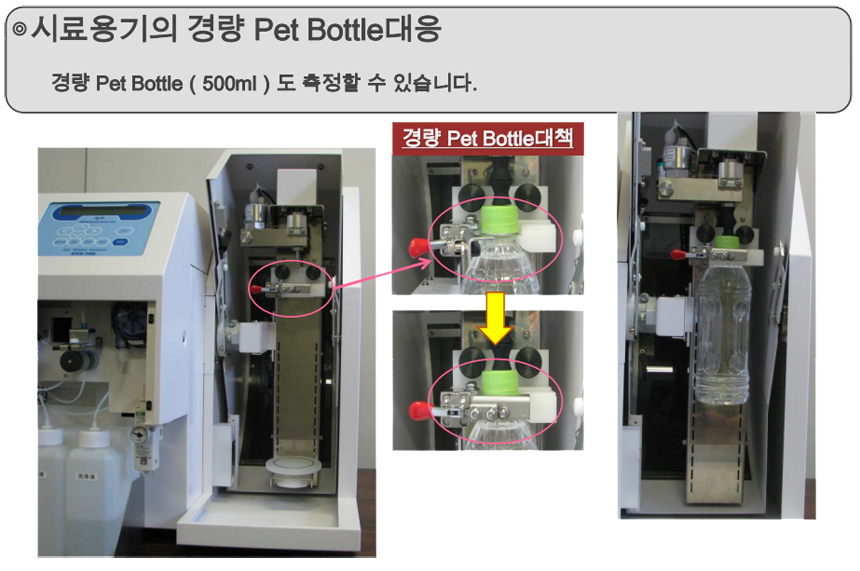

4. 500mL 페트병의 경량용기 대응
5. 관리성 향상정면 커버를 벗기면 송액부 전자변・필터의 관리(유지⦁보수)가 가능합니다.
6. 소형화・설치공간 절약가로 495 × 세로 555 × 높이 570mm의 소형화(기존 670 × 505 × 680mm)회전부 커버 개폐를 슬라이드식으로 변경, 설치공간 확보.
7. 흡수통을 확인 가능.흡수통의 상태를 눈으로 확인이 가능.
8. 프로그램 사양 개선10개의 메소드 대응・100개의 측정결과 이력의 저장이 가능.
9. USB의 사용가능USB를 사용해 메소드의 불러오기나 측정결과의 저장이 가능.
사양
| 장치명칭 |
가스볼륨・에어 컨텐트 측정정치 |
| 형식 |
GVA-700 |
| 측정대상 |
１) 탄산음료의 가스볼륨/가스압력
２) 탄산음료의 가스볼륨/가스압력 및 에어 컨텐트, 산소농도
３) 비탄산음료의 병내 압력 |
| 측정범위 |
| 압력 |
:
55～10cmHg 및9.8kPa～0.490MPa (0.1～5.0kgf/cm2G) |
| 온도 |
: 0～50℃ |
| 잔류 기체량 |
: 0～30mL (알카리수용액 흡수 후의 잔류 기체량) |
| 산소농도 |
: 0～21％ (잔류기체량이 8mL이하의 경우, 측정불가) |
|
| 측정 정밀도 |
| 압력 |
: ±0.001MPa (0.01kgf/cm2G_ |
| 온도 |
: ±0.05℃ |
| 잔류 기체량 |
측정 값에 대해 ±2% (5mL 이상 30mL 이하의 경우)
측정 값에 대해 ±0.1mL (0mL 이상 5mL 이하의 경우) |
| 산소농도 |
: ±0.2% |
|
| 교정 |
| 가스볼륨 부 |
압력센서-제로：교정용 압력계 0.000MPa (0.00Kgf/cm2)
압력센서-스팬：교정용 압력계 0.490MPa (5.00Kgf/cm2)
온도센서：표준 온도계, 순수 |
에어 컨텐트 측정부
|
압력센서-제로：교정용 압력계 0.000MPa (0.00Kgf/cm2)
압력센서-스팬：교정용 압력계 0.098MPa (1.00Kgf/cm2) |
| 산소 측정부 |
산소센서：전처리 시, 자동교정 (수동교정도 가능)
온도센서：실온 |
|
| 측정시간 |
가스볼륨/가스압력 측정만의 경우：1시료 약 90초
에어 컨텐트・산소농도의 측정 포함의 경우：1시료 6～16분 (재검토 항목) |
시료용기 사이즈
|
～2.0LPET병 (190ｍL캔, 각종 PET용기)
최대용기 : φ110mm × 높이 320mm
1) 경량용기 (500mL페트병 전용) 대응
2) 어린이 보호캡(이중구조 뚜껑) 대응 |
| 표시기능 |
16자리 × 1행 액정표시 화면 (백라이트 부착) |
| 계산기능 |
| 가스볼륨 |
시료용기 안의 평형압력, 시료온도에서의 가스볼륨/가스압력을 연산
2종류의 청량음료용 ※1과 맥주용 ※2를 전환설정 가능
※1 사단법인 전국청량음료공업회 감수 개정신판 소프트드링크표13-2탄산가스 흡수계수표에 의거
※2 ASBC Methods of Analysis - Beer-13: Dissolved Carbon Dioxide에 의거 |
| 에어 컨텐트 |
알카리수용액에 흡수 후의 잔량 기체량과 산소농도로 에어 컨텐트 환산 |
|
| 외부출력 |
| RS-232C 1ch |
외부 프린터용 또는 외부 컴퓨터용
１) 적합 프린터 : IDP-100、DP-600
２) 측정결과 인쇄 : 연월일, 측정모드, 시료No., 가스볼륨(V/V, g/kg）、 가스압력(MPa, kgf/cm2G), 압력(MPa, kgf/cm2G, cmHg), 온도(℃), 에어 컨텐트(mL), 산소농도(％), 잔류 기체량(mL) |
| USB 1ch |
메소드 입력, 데이터 저장 용 |
|
| 사용환경 |
|
| 전원 |
| 전압 |
: AC100V～240V ±10V |
| 주파수 |
: 50/60Hz±1Hz |
|
| 소비전력 |
20W |
| 도장 |
내 알카리 사양 |
| 외부치수 |
495(W)×555(D)×570(H) |
| 본체무게 |
약 38kg |
| 공급 공기압 |
계장공기：압력 0.490～0.686MPa(5～7kgf/cm2G) |
|
|
