FEM-1000V SERIES
|

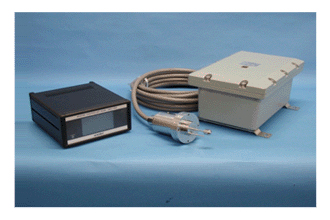

FEM-1000V SERIES (In-Line용)
|
|
| FEM-1000V-ST |
FEM-1000V-EV(내입방폭사양) |
특징
1. 밸런스형 진동자 채용으로 외부진동 및 흐름에 영향을 받지 않고 측정할 수 있습니다.
2. 측정치에 대하여 ±1%와 점도범위전역에 대해 고정도를 보증.
3. 액체의 정지, 유동 상태에서 측정이 가능합니다.
4. Probe를 배관 탱크 등의 상하좌우 어느 방향에서도 설치 가능.
5. Probe는 소형 견고함으로 장기간 사용시에도 재현성이 우수합니다.
6. 접액부는 완전밀폐구조로 가동부가 없기 때문에 장기간 수리 없이 사용할 수 있습니다.
사양
| 품영 |
In-Line 점도계 |
내압방폭형 |
| 형식 |
FEM-1000V-ST |
FEM-1000V-MT |
FEM-1000V-ST |
FEM-1000V-EX |
FEM-1000V-EXMT |
FEM-1000V-EXHT |
FEM-1000V-EX |
| 내압방폭기구 |
Probe |
|
Ex d II 8T6 |
| Slave |
Ex d II CT6 |
Ex d II CT3 |
Ex d II CT6 |
Ex d II BT3 |
| 점도 |
측정범위 |
L Range |
0.50~1000 mPa·s |
|
0.50~1000 mPa·s |
|
| M Range |
10.0~5000 mPa·s |
10.0~5000 mPa·s |
| H Range |
500~20000 mPa·s |
500~20000 mPa·s |
| HV Range |
|
1.00~100 mPa·s |
|
1.00~100 mPa·s |
| 정도 |
L Range |
측정값에 대해 ±1% |
|
측정값에 대해 ±1% |
|
| M Range |
| H Range |
| HV Range |
|
±1% F.S |
|
±1% F.S |
| 재현성 |
L Range |
측정값에 대해 ±1% |
|
측정값에 대해 ±1% |
|
| M Range |
| H Range |
| HV Range |
|
±1% F.S |
|
±1% F.S |
| 온도 |
점액온도범위 |
0~70℃ |
0~180℃ |
0~180℃ |
0~70℃ |
0~180℃ |
0~300℃ |
0~180℃ |
| |
측정범위 |
0~100℃ |
0~200℃ |
0~200℃ |
0~100℃ |
0~200℃ |
0~300℃ |
0~200℃ |
| 고정 |
점도계 교정용 표준액에 의한 기교교정 (JIS Z 8809 · 2011) |
| 출력 |
점도 · 온도 각 4~20mA 임의 설정출력 (출력분해능 16bit) 및 RS-232C 인터페이스 출력 |
| 기기사용환경 |
10~40℃, 20~80%RH (접액부 제외, 결로 없을 것) |
| 전원 |
AC100~240V 50/60Hz |
AC 24V 250mA |
| 구성 |
Probe |
Probe |
| FVM80A-PST |
FVM80A-PMT |
FVM-1000-PMT |
FVM80A-PEXG |
FVM80A-PEMT |
FVM80A-PEXH |
FVM-1000-PEMT |
Ø 70 190mm
약 1.4Kg |
Ø 155 237mm
약 1.4Kg |
Ø 155 235mm
약 3.2Kg |
Ø 90 229mm
약 5Kg |
Ø 95 261mm
약 1.4Kg |
Ø 175 349mm
약 9Kg |
Ø 155 248mm
약 3.3Kg |
소개
|

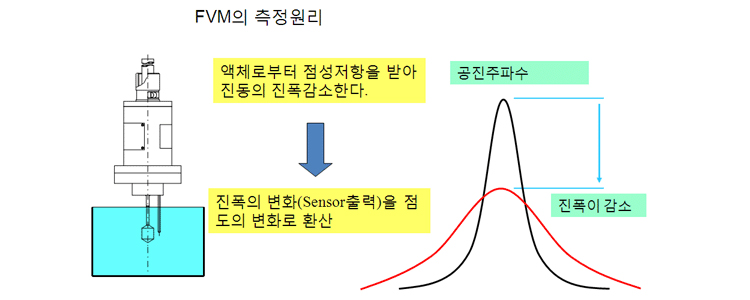

| VISCOMATE의 측정원리 |
|

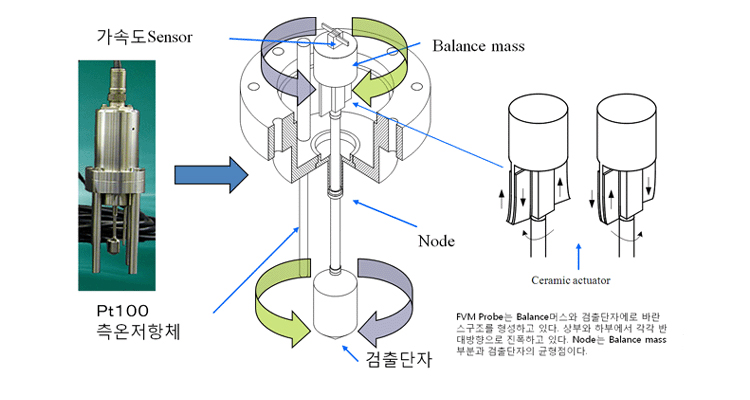

| FVM검출부분의 구조 |
|

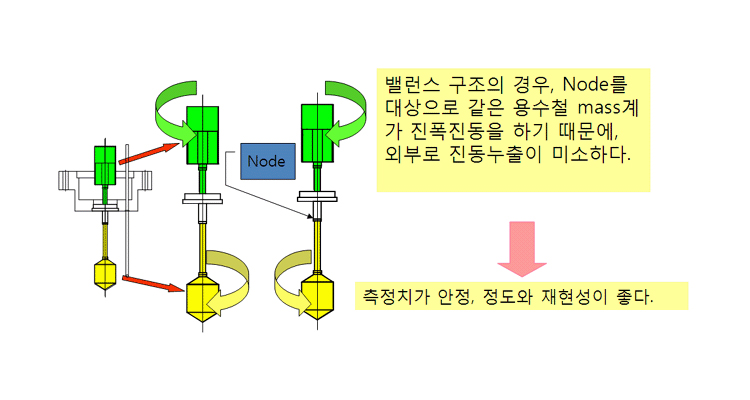

| 밸런스 진동자의 구조 |
|

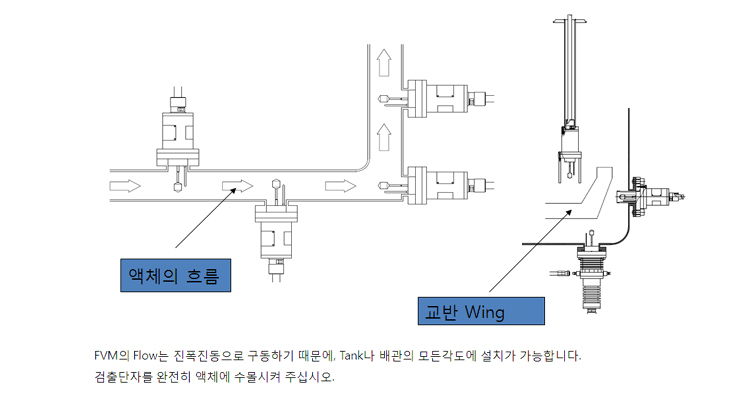

| 탱크/배관에서의 Probe 설치 예 |
|

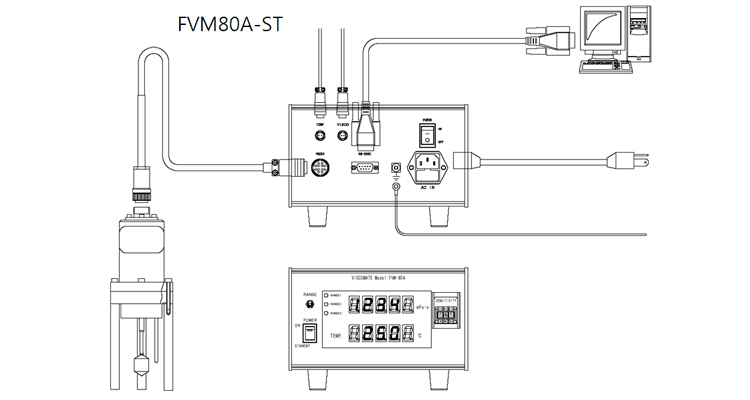

| FVM 접속도 1 |
|
|
